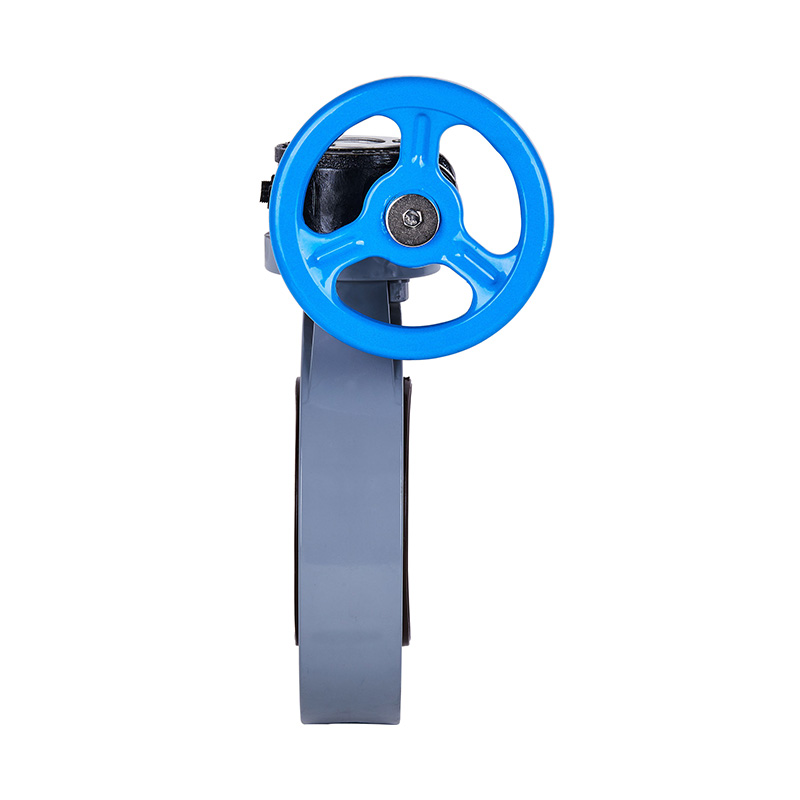

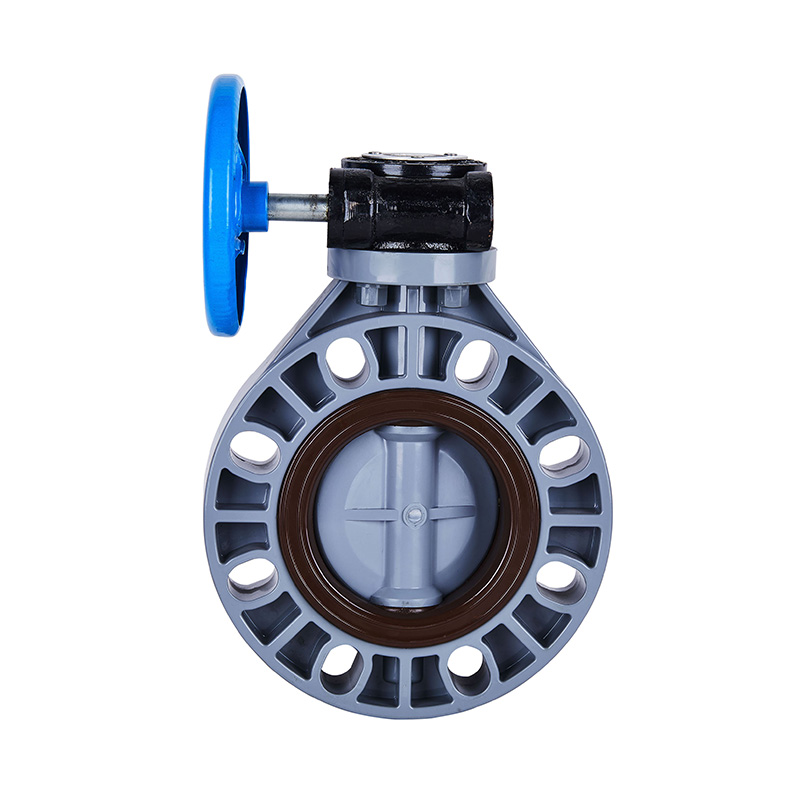

บัตเตอร์ฟลายเกียร์หนอน CPVC Type B DN40-200

เลขที่

ชื่อ

วัสดุ

1

ล้อมือ

เหล็กหล่อ, โลหะผสมอลูมิเนียม

2

หมีเกียร์หนอน

เหล็ก

3

ข้อมูลอิปาเต

เอบีเอส

4

สลักเกลียวหกเหลี่ยม

teel,สแตนเลส

5

ฝาเกียร์หนอน

เหล็กหล่อ, โลหะผสมอลูมิเนียม

6

เกียร์หนอน

เหล็กหล่อ, โลหะผสมอลูมิเนียม

7

ลิมิตโบลต์

เหล็ก,สแตนเลส

8

ก้าน

เหล็ก,สแตนเลส

9

สตั๊ดสองหัว

เหล็ก,สแตนเลส

10

ถั่วหกเหลี่ยม

เหล็ก,สแตนเลส

11

ซีลยาง

อีพีดีเอ็ม,เอฟพีเอ็ม

12

แผ่นดิสก์

FRPP, PVDF, CPVC, UPVC, PPH

13

ร่างกาย

FRPP, PVDF, CPVC, UPVC, PPH

เลขที่.

ชื่อชิ้นส่วน

วัสดุ

จำนวน

1

แฮนด์วีล

เหล็กหล่อ

1

2

เกียร์หนอน

เหล็กหล่อ

1

3

เข็มหมุด

สเตล

1

4

นัทคัพ

FRPP

4

5

ร่างกาย

FRPP, PVDF, CPVC, UPVC, PPH

1

6

แผ่นดิสก์

FRPP, PVDF, CPVC, UPVC, PPH

1

7

ซีลยาง

อีพีดีเอ็ม,เอฟพีเอ็ม

1

8

ก้าน

เหล็ก,สแตนเลส

1

ดีเอ็น

D1

D2

D3

ต

n-Φ

40

148

110

41.5

39

4-Φ19

50

162

125

48.5

43

4-Φ19

65

180

145

63

45

4-Φ19

80

196

160

75.5

45

8-Φ19

100

225

180

95

56.5

8-Φ19

125

255

210

120

65

8-Φ23

150

285

240

143.5

75

8-Φ23

200

340

295

195

85

8-Φ23
