เช็ควาล์วซีรีส์

ทำความเข้าใจว่าเหตุใดค้อนน้ำจึงเกิดขึ้นในเช็ควาล์ว

ค้อนน้ำและแรงดันไฟกระชากเป็นปัญหาที่วิศวกรและผู้ปฏิบัติงานในโรงงานจำนวนมากพูดถึง โดยเฉพาะในระบบท่อเคมีและอุตสาหกรรม พูดง่ายๆ ก็คือค้อนน้ำเกิดขึ้นเมื่อการไหลของของเหลวหยุดกะทันหันหรือเปลี่ยนทิศทาง ในเช็ควาล์ว สิ่งนี้มักเกิดขึ้นเมื่อวาล์วปิดเร็วเกินไปและของเหลวที่กำลังเคลื่อนที่ไม่มีที่จะไป ผลที่ได้คือแรงดันพุ่งทะลุสามารถเคลื่อนที่ผ่านท่อได้ ทำให้เกิดเสียงดัง แรงสั่นสะเทือน และบางครั้งทำให้วาล์ว ท่อ และปั๊มเสียหายได้

ในระบบเคมีที่ใช้ท่อที่ไม่ใช่โลหะ เช่น PVC-C, PVC-U, PVDF, PPH และ FRPP การควบคุมแรงดันไฟกระชากมีความสำคัญมากยิ่งขึ้น วัสดุเหล่านี้มีความทนทานต่อการกัดกร่อนสูง แต่เช่นเดียวกับวัสดุท่ออื่นๆ วัสดุเหล่านี้ยังคงมีขีดจำกัดแรงดัน Kaixin Pipeline Technologies มุ่งเน้นไปที่การออกแบบวาล์วและระบบท่อที่ช่วยให้ผู้ใช้จัดการกับความท้าทายเหล่านี้ในสภาพการทำงานจริง

บทบาทของการออกแบบเช็ควาล์วในการควบคุมแรงดัน

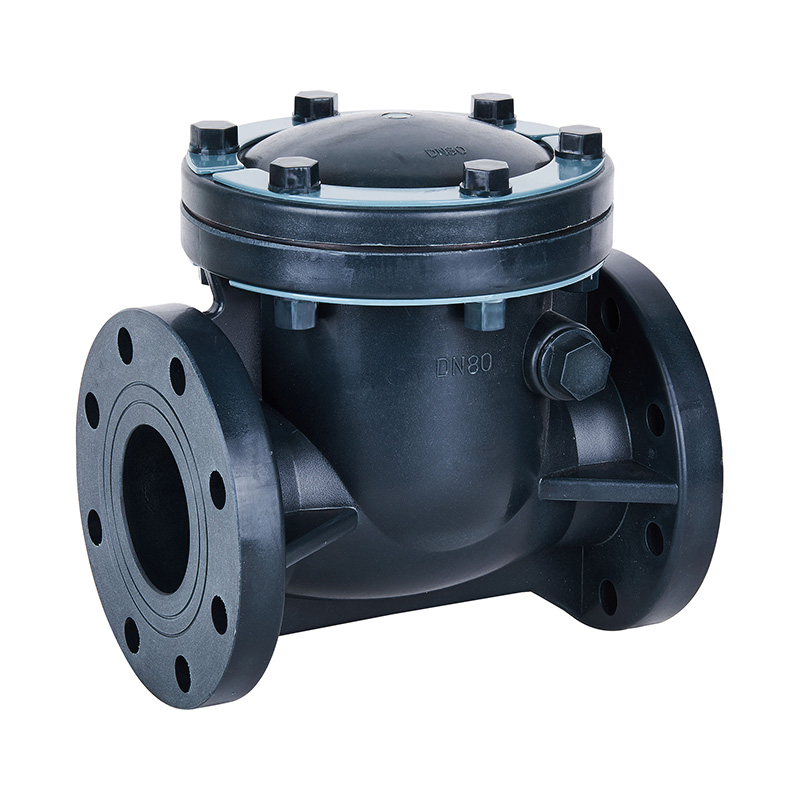

โครงสร้างภายในของเช็ควาล์วมีผลกระทบโดยตรงต่อการพัฒนาแรงดันไฟกระชาก เช็ควาล์วสวิงแบบดั้งเดิมที่มีจานขนาดใหญ่อาจปิดกะทันหันเมื่อการไหลย้อนกลับ การปิดอย่างกะทันหันนี้จะเพิ่มความเสี่ยงต่อการเกิดค้อนน้ำ ด้วยการปรับน้ำหนักของแผ่นดิสก์ ตำแหน่งบานพับ และมุมปิด ผู้ผลิตสามารถชะลอความเร็วในการปิดและลดแรงดันที่เพิ่มขึ้นได้

สำหรับระบบที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ เช่น ท่อที่ใช้ท่อ DN800 หรือวาล์ว DN1000 การเปลี่ยนแปลงความเร็วการไหลแม้เพียงเล็กน้อยก็สามารถสร้างแรงกระชากได้อย่างมาก นั่นคือเหตุผลที่การออกแบบเช็ควาล์วสมัยใหม่มุ่งเน้นไปที่การเคลื่อนไหวแบบควบคุมมากกว่าพฤติกรรมการเปิดและปิดแบบธรรมดา

การใช้กลไกลดแรงสั่นสะเทือนและการปิดแบบนุ่มนวล

วิธีหนึ่งที่มีประสิทธิภาพในการลดค้อนน้ำคือการใช้ เช็ควาล์ว ด้วยกลไกการทำให้หมาด ๆ หรือการปิดแบบนุ่มนวล การออกแบบเหล่านี้ใช้สปริง แดมเปอร์ไฮดรอลิก หรือจานเบรกเพื่อชะลอการปิด แทนที่จะปิดแบบกระแทก วาล์วจะค่อยๆ ปิดเมื่อการไหลลดลง

ในการใช้งานทางเคมีที่สภาพการไหลสามารถเปลี่ยนแปลงได้บ่อยครั้ง เช็ควาล์วแบบปิดอ่อนจะช่วยปกป้องทั้งวาล์วและท่อโดยรอบ วิธีการนี้ใช้กันทั่วไปในระบบที่ขนส่งของเหลวที่มีฤทธิ์กัดกร่อน ซึ่งการเข้าถึงการบำรุงรักษาอาจถูกจำกัดและความน่าเชื่อถือเป็นสิ่งสำคัญ

การเลือกวัสดุและอิทธิพลต่อพฤติกรรมแรงดันไฟกระชาก

วัสดุของตัวเช็ควาล์วและส่วนประกอบภายในยังส่งผลต่อการดูดซับแรงดันที่เพิ่มขึ้นอีกด้วย วัสดุที่ไม่ใช่โลหะ เช่น PVDF และ FRPP มีคุณสมบัติยืดหยุ่นแตกต่างกันเมื่อเปรียบเทียบกับโลหะ ความยืดหยุ่นนี้สามารถดูดซับความผันผวนของแรงดันได้เล็กน้อย แต่ต้องพิจารณาอย่างรอบคอบในระหว่างการออกแบบระบบ

Kaixin Pipeline Technologies พัฒนาเช็ควาล์วที่ไม่ใช่โลหะที่ตรงกับพฤติกรรมของระบบท่อพลาสติก ด้วยการจัดตำแหน่งคุณลักษณะของวัสดุวาล์วให้สอดคล้องกับวัสดุของท่อ ระบบจะตอบสนองต่อการเปลี่ยนแปลงแรงดันอย่างสม่ำเสมอมากขึ้น ช่วยลดจุดความเค้นเฉพาะที่

เค้าโครงไปป์ไลน์และแนวทางปฏิบัติในการติดตั้ง

แม้แต่การออกแบบวาล์วกันกลับที่ดีที่สุดก็ไม่สามารถป้องกันค้อนน้ำได้เต็มที่หากโครงร่างท่อไม่ได้วางแผนอย่างเหมาะสม การวิ่งทางตรงยาว ความเร็วในการไหลสูง และการเปลี่ยนแปลงเส้นผ่านศูนย์กลางท่อกะทันหัน ล้วนเพิ่มความเสี่ยงต่อแรงดันไฟกระชาก การติดตั้งเช็ควาล์วให้ห่างจากปั๊มมากเกินไปหรืออยู่ในทิศทางที่ไม่ถูกต้องอาจทำให้ปัญหาแย่ลงได้

ในโรงงานเคมี มักติดตั้งวาล์วในพื้นที่แคบ ความเอาใจใส่อย่างระมัดระวังต่อตำแหน่งวาล์ว ทิศทางการไหล และโครงสร้างรองรับจะช่วยลดการสั่นสะเทือนและแรงกระแทกจากแรงดัน แนวทางปฏิบัติในการติดตั้งควรสอดคล้องกับคำแนะนำของผู้ผลิตวาล์วเสมอ

การควบคุมความเร็วการไหลเพื่อลดพลังงานไฟกระชาก

ความเร็วการไหลมีบทบาทสำคัญในการเพิ่มความแรงของแรงดันที่เพิ่มขึ้น ความเร็วที่สูงขึ้นหมายถึงพลังงานจลน์ที่มากขึ้น ซึ่งแปลเป็นค้อนน้ำที่แข็งแกร่งขึ้นเมื่อการไหลหยุดลง ด้วยการออกแบบระบบที่มีความเร็วการไหลปานกลาง วิศวกรสามารถลดความเสี่ยงจากไฟกระชากได้อย่างมาก

สิ่งนี้มีความเกี่ยวข้องอย่างยิ่งกับท่อที่ไม่ใช่โลหะที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การใช้เช็ควาล์วและท่อที่มีขนาดเหมาะสมจะช่วยรักษาสภาพการไหลที่สมดุล และหลีกเลี่ยงความเครียดที่ไม่จำเป็นต่อระบบ

การรวมเช็ควาล์วเข้ากับอุปกรณ์ป้องกันไฟกระชาก

ในบางระบบ เช็ควาล์วเพียงอย่างเดียวไม่เพียงพอที่จะจัดการแรงดันไฟกระชาก สามารถใช้อุปกรณ์เพิ่มเติม เช่น ช่องอากาศ ถังไฟกระชาก หรือวาล์วระบายแรงดันร่วมกับเช็ควาล์วได้ ส่วนประกอบเหล่านี้จะดูดซับแรงดันส่วนเกินและปล่อยออกมาในลักษณะที่มีการควบคุม

ในการใช้งานทางเคมีที่ความเสถียรของกระบวนการเป็นสิ่งสำคัญ การผสมผสานวิธีการป้องกันหลายวิธีเข้าด้วยกันจะช่วยเพิ่มความปลอดภัยอีกชั้นหนึ่ง วิธีการนี้มักใช้ในระบบที่มีการสตาร์ทและหยุดปั๊มบ่อยครั้ง

การเปรียบเทียบประเภทของเช็ควาล์วและผลกระทบต่อค้อนน้ำ

เช็ควาล์วแต่ละประเภทมีพฤติกรรมแตกต่างกันภายใต้สภาวะการไหลที่เปลี่ยนแปลง การทำความเข้าใจความแตกต่างเหล่านี้ช่วยให้ผู้ใช้เลือกโซลูชันที่เหมาะสมสำหรับระบบของตนได้

การพิจารณาการบำรุงรักษาและประสิทธิภาพในระยะยาว

เมื่อเวลาผ่านไป การสึกหรอและการสะสมตัวสามารถเปลี่ยนวิธีการปิดเช็ควาล์วได้ แรงเสียดทานที่เพิ่มขึ้นหรือการวางแนวที่ไม่ตรงอาจทำให้เกิดการปิดล่าช้าหรือไม่สม่ำเสมอ และเพิ่มความเสี่ยงของแรงดันไฟกระชาก การตรวจสอบและบำรุงรักษาเป็นประจำช่วยให้มั่นใจได้ว่าวาล์วยังคงทำงานตามที่ตั้งใจไว้

ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน การเลือกวัสดุที่ทนทานต่อสารเคมีจะช่วยรักษาการทำงานของวาล์วให้ราบรื่น Kaixin Pipeline Technologies ออกแบบเช็ควาล์วโดยคำนึงถึงความมั่นคงในระยะยาว ช่วยให้ผู้ใช้รักษาประสิทธิภาพที่สม่ำเสมอด้วยการบำรุงรักษาตามปกติ

การจับคู่การเลือกเช็ควาล์วกับสภาพการทำงานจริง

การลดค้อนน้ำไม่ได้เป็นเพียงวิธีแก้ปัญหาเดียว แต่เป็นการจับคู่การออกแบบเช็ควาล์วให้เข้ากับสภาพการทำงานจริง ปัจจัยต่างๆ เช่น ประเภทของของไหล อุณหภูมิ ช่วงแรงดัน วัสดุท่อ และโครงร่างของระบบ ล้วนมีบทบาททั้งสิ้น

สำหรับระบบเคมีที่ใช้วาล์วและท่อที่ไม่ใช่โลหะ การผสมผสานที่ลงตัวระหว่างการเลือกวัสดุ โครงสร้างวาล์ว และแนวทางปฏิบัติในการติดตั้ง ช่วยให้สามารถควบคุมแรงดันไฟกระชากได้ดีขึ้น วิธีการนี้สนับสนุนการทำงานที่ปลอดภัยยิ่งขึ้นและอายุการใช้งานที่ยาวนานขึ้นทั่วทั้งระบบท่อทั้งหมด

ถาม: เช็ควาล์วในท่อส่งสารเคมีช่วยปกป้องปั๊มและอุปกรณ์ปลายน้ำได้อย่างไร

ตอบ: ในระบบท่อส่งสารเคมี เช็ควาล์วถูกใช้เพื่อป้องกันการไหลย้อนกลับที่อาจเกิดขึ้นระหว่างการปิดปั๊มหรือความผันผวนของแรงดัน ด้วยการปิดกั้นการไหลย้อนกลับ ช่วยลดความเสี่ยงของความเสียหายของปั๊ม การสึกหรอของซีล และการปนเปื้อนของอุปกรณ์ต้นน้ำ ซึ่งมีความสำคัญอย่างยิ่งเมื่อต้องจัดการกับตัวกลางที่มีฤทธิ์กัดกร่อน

ถาม: ปัจจัยใดที่ควรพิจารณาเมื่อเลือกเช็ควาล์วสำหรับของเหลวที่มีฤทธิ์กัดกร่อน

ตอบ: ความเข้ากันได้ของวัสดุถือเป็นข้อกังวลหลักเมื่อต้องรับมือกับของเหลวที่มีฤทธิ์กัดกร่อน เช็ควาล์วที่ทำจาก PVC-C, PVC-U, PVDF, PPH หรือ FRPP โดยทั่วไปจะเลือกใช้โดยพิจารณาจากความทนทานต่อสารเคมี อุณหภูมิในการทำงาน และสภาวะแรงดัน การจับคู่วัสดุวาล์วกับระบบท่อช่วยรักษาการทำงานที่มั่นคงในระยะยาว

ถาม: เช็ควาล์วที่ไม่ใช่โลหะทำงานอย่างไรในระบบท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

ตอบ: ในท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ เช็ควาล์วที่ไม่ใช่โลหะได้รับการออกแบบเพื่อให้ควบคุมการไหลและเสถียรภาพของโครงสร้างสมดุล ตัววาล์วและส่วนประกอบภายในที่ออกแบบอย่างเหมาะสมช่วยให้สามารถรองรับปริมาณการไหลที่สูงขึ้น ในขณะที่ยังคงรักษาพฤติกรรมการปิดที่ควบคุมได้ ช่วยลดการสั่นสะเทือนและความผันผวนของแรงดันในระบบ

ถาม: เช็ควาล์วสามารถปรับแต่งให้เหมาะกับทิศทางการติดตั้งที่แตกต่างกันได้หรือไม่

ตอบ: ได้ เช็ควาล์วสามารถออกแบบให้เหมาะกับการติดตั้งในแนวนอนหรือแนวตั้ง ขึ้นอยู่กับความต้องการของระบบ การเลือกโครงสร้างและการวางแนวที่ถูกต้องช่วยให้แน่ใจว่าจานวาล์วหรือแผ่นวาล์วเคลื่อนที่ได้อย่างราบรื่นตามการไหล ซึ่งสนับสนุนการทำงานที่เชื่อถือได้ภายใต้สภาวะกระบวนการที่แตกต่างกัน

ถาม: การออกแบบเช็ควาล์วส่งผลต่อข้อกำหนดในการบำรุงรักษาอย่างไร

ตอบ: โครงสร้างภายในของเช็ควาล์วส่งผลโดยตรงต่อรูปแบบการสึกหรอและความถี่ในการบำรุงรักษา การออกแบบที่มีจานนำทางหรือเส้นทางการไหลที่เรียบง่ายมีแนวโน้มที่จะลดการสึกหรอและการสะสมตัวที่ไม่สม่ำเสมอ ทำให้การตรวจสอบและการบำรุงรักษาตามปกติสามารถจัดการได้ง่ายขึ้นในสภาพแวดล้อมการประมวลผลทางเคมี

ถาม: เช็ควาล์วมีบทบาทอย่างไรในการรักษาเสถียรภาพของกระบวนการ

ตอบ: ด้วยการป้องกันการไหลย้อนกลับที่ไม่ต้องการ เช็ควาล์วจะช่วยรักษาแรงดันและทิศทางการไหลให้คงที่ทั่วทั้งท่อ ความเสถียรนี้มีความสำคัญในกระบวนการทางเคมี ซึ่งสภาพการทำงานที่สอดคล้องกันช่วยสนับสนุนคุณภาพของผลิตภัณฑ์ และลดโอกาสที่จะเกิดการหยุดทำงานโดยไม่ได้วางแผน

ถาม: เช็ควาล์วสามารถใช้งานร่วมกับส่วนประกอบอื่นๆ ของท่อที่ไม่ใช่โลหะได้อย่างไร

ตอบ: โดยทั่วไปแล้วเช็ควาล์วจะถูกเลือกให้ตรงกับระบบวัสดุเดียวกันกับท่อและข้อต่อ การใช้ส่วนประกอบที่ไม่ใช่โลหะที่เข้ากันได้ช่วยให้มั่นใจได้ถึงการขยายตัวทางความร้อน ความต้านทานต่อสารเคมี และประสิทธิภาพแรงดันที่สม่ำเสมอตลอดทั้งท่อ ซึ่งสนับสนุนการรวมระบบที่เชื่อถือได้
