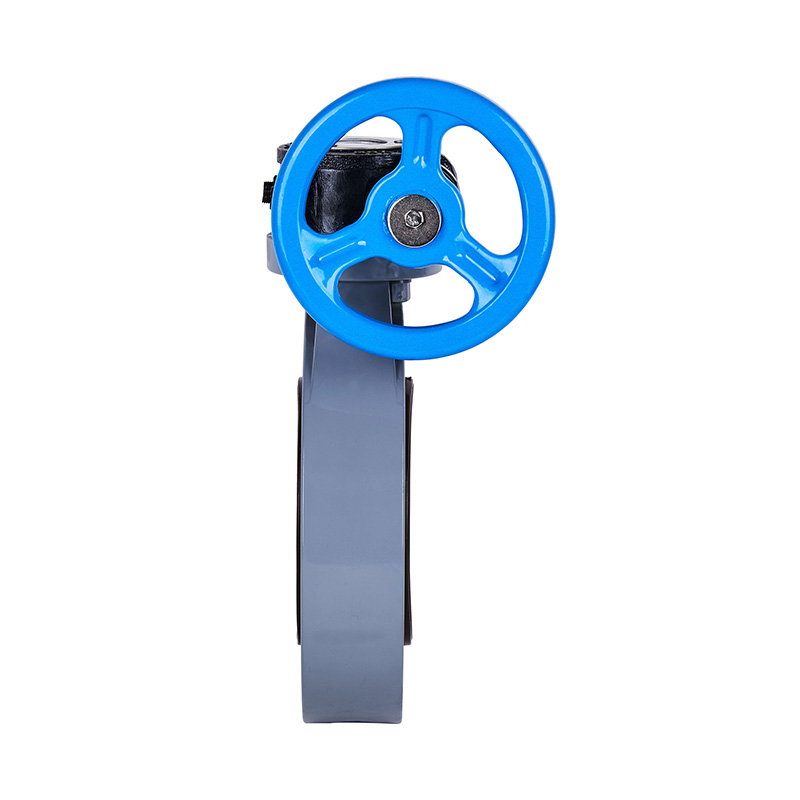

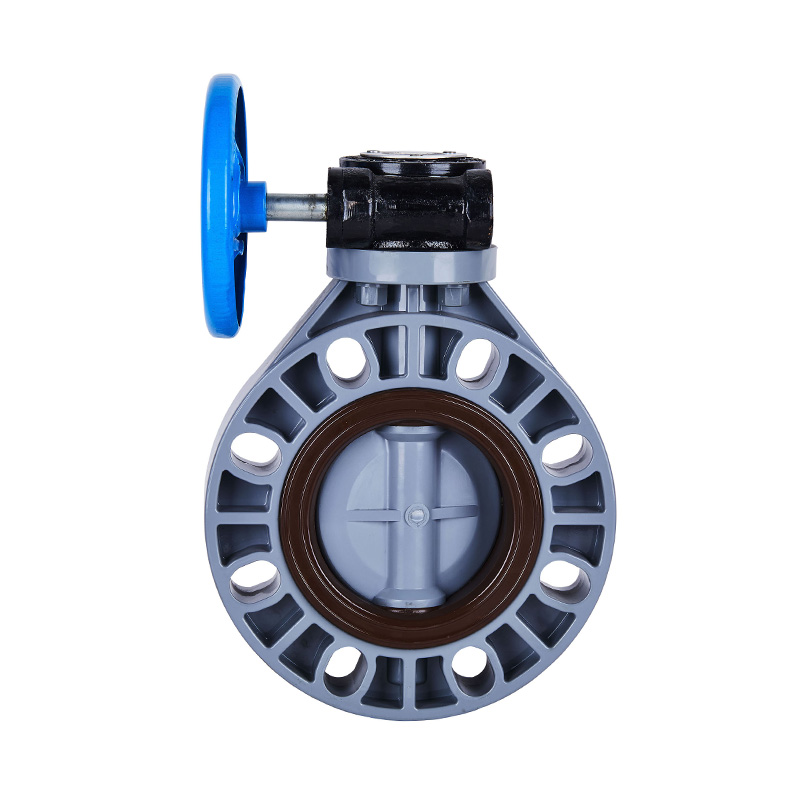

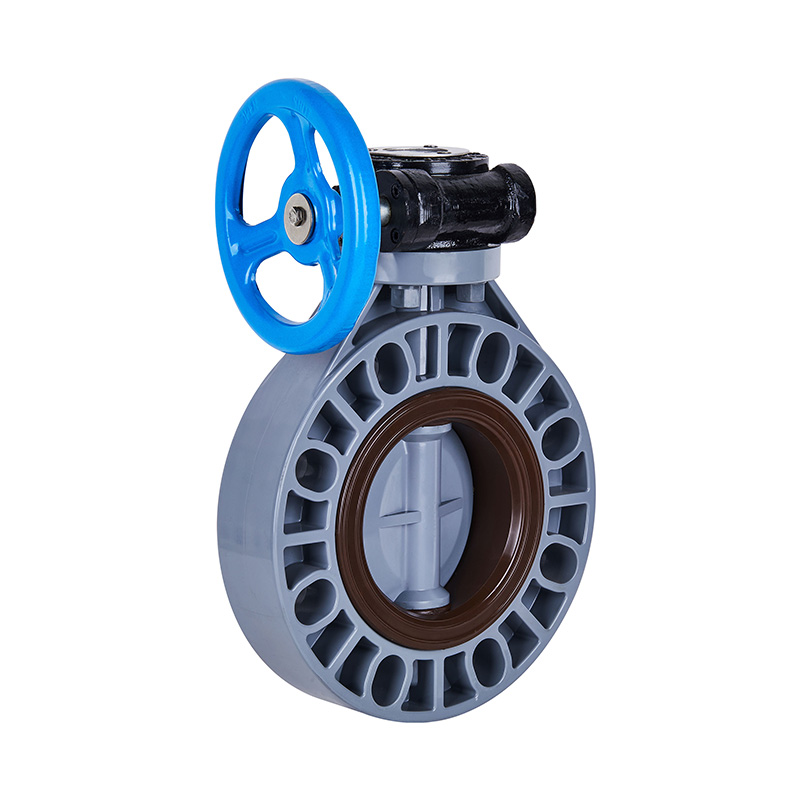

PVC-C D371X-10V วาล์วปีกผีเสื้อเกียร์หนอน DN40-1000 40A-1000A มาตรฐาน JIS

แบรนด์ใหม่ที่กำหนดเอง PVC-C หนอนเกียร์เพลาเรียบ DN40-1000 วาล์วผีเสื้อ, สีเทา, DIN, JIS, มาตรฐาน ANSI, วาล์วพลาสติกปลายแปลน 4 นิ้ว
ชื่อยี่ห้อ: KXPV
รุ่น: D371X-10V
ใบสมัคร: ทั่วไป
วัสดุ: พลาสติก
สี: เทา, ดำ, แดง
อุณหภูมิสื่อ: สูง, ปานกลาง
ความดัน: ปานกลาง
แหล่งจ่ายไฟ: คู่มือ
สื่อ: กรด
ขนาดพอร์ต: DN40-1000
การก่อสร้าง: ผีเสื้อ
วัสดุของตัวเครื่อง: PVC-C
การเชื่อมต่อ: ปลายแปลน
มาตรฐาน: GB/T27725
ใบสมัคร: อุตสาหกรรม
อุณหภูมิในการทำงาน: -20°C ถึง 95°C
เวลาจัดส่ง: 7 วัน
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น

ระดับความดัน: 1.0Mpa (10bar)

คุณสมบัติโครงสร้างผลิตภัณฑ์
1.วาล์วมีขนาดกะทัดรัดและน้ำหนักเบา ง่ายต่อการถอดประกอบและบำรุงรักษา และสามารถติดตั้งในตำแหน่งใดก็ได้
2. โครงสร้างที่เรียบง่ายและกะทัดรัดพร้อมแรงบิดในการทำงานต่ำ ช่วยให้สามารถหมุนได้อย่างรวดเร็ว 90° เพื่อการเปิดที่รวดเร็ว
3. ลักษณะการไหลเชิงเส้นพร้อมประสิทธิภาพการควบคุมที่ดีเยี่ยม

รายการขอบเขตอุณหภูมิของแอป

วัสดุ อุณหภูมิปานกลาง ℃ วัสดุ อุณหภูมิปานกลาง ℃
พีวีซี-ซี -20°C~ 95°C พีวีซี-ยู -5 ℃ ~ 45 ℃
FRPP -20°C~ 120°C พีพีเอช -20°C~ 110°C
พีวีดีเอฟ 40 ℃ ~ 150 ℃

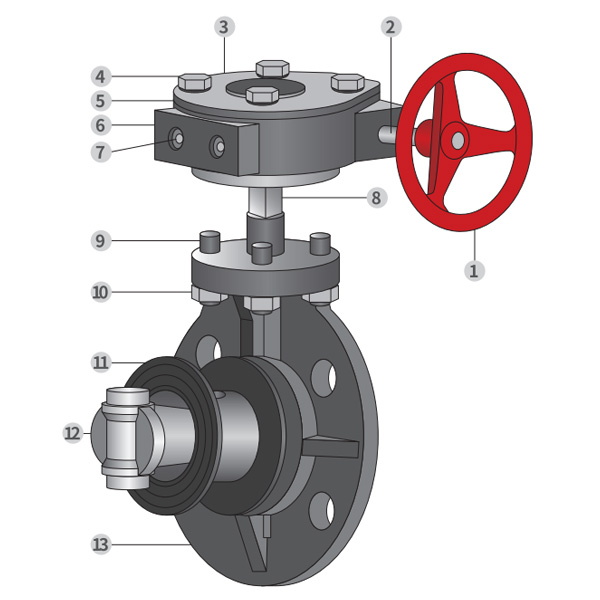

ตารางวัสดุชิ้นส่วน

ไม่

ชื่อ

วัสดุ

1

ล้อ เหล็กหล่อ, โลหะผสมอลูมิเนียม

2

หมีเกียร์หนอน เหล็ก

3

ข้อมูลอิปาเต อลูมิเนียม

4

สลักเกลียวหกเหลี่ยม เหล็ก,StainlessSteel

5

ฝาเกียร์หนอน เหล็กหล่อ, โลหะผสมอลูมิเนียม

6

เกียร์หนอน เหล็กหล่อ, โลหะผสมอลูมิเนียม

7

ลิมิตโบลต์ เหล็ก,StainlessSteel

8

ก้าน เหล็ก,StainlessSteel

9

สตั๊ดสองหัว เหล็ก,StainlessSteel

10

น็อตหกเหลี่ยม เหล็ก,StainlessSteel

11

ยางซีล อีพีดีเอ็ม,เอฟพีเอ็ม
12 แผ่นวาล์ว FRPP, PVDF, PVC-C, PVC-U, PPH
13 ร่างกาย FRPP, PVDF, PVC-C, PVC-U, PPH

การเขียนแบบรายละเอียดการประกอบวาล์วปีกผีเสื้อชนิดเฟืองตัวหนอน

ตารางวัสดุชิ้นส่วน

ไม่

ชื่อชิ้นส่วน

วัสดุ

จำนวน

1

ล้อ เหล็กหล่อ

1

2

เกียร์หนอน เหล็กหล่อ

1

3

พิน เหล็ก

1

4

นัทคัพ FRPP

4

5

ร่างกาย FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

แผ่นวาล์ว FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

ยางซีล อีพีดีเอ็ม,เอฟพีเอ็ม

1

8

ก้าน เหล็ก,StainlessSteel

1

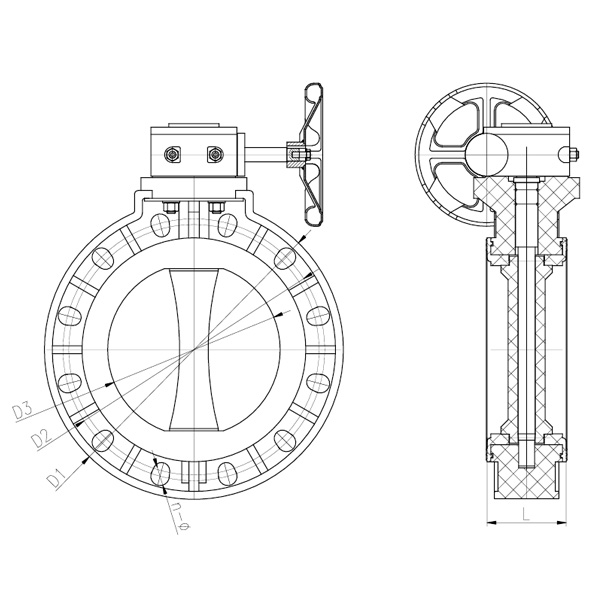

รายการมิติ

DN (มม.) D1 D2 D3 n-ø
กิกะไบต์ JIS แอนซี่ กิกะไบต์ JIS แอนซี่
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28.5 20-ø26X28.5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1,000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
