ข้อมูลจำเพาะของปั๊ม PVDF & FRPP |
โรงงานของเรามีความเชี่ยวชาญในการผลิตสี่ชุด (FV, FP, FVZ, FPZ) ของสี่ชุด (FV, FP, FVZ, FPZ) ของ PVDF และ FRPP ปั๊มหอยโข่งและปั๊ม self-พีriming ปั๊ม PVDF เหมาะสำหรับ กรดแก่, ตัวออกซิไดซ์ที่แรง, ฮาโลเจน, อะโรมาติกไฮโดรคาร์บอน, สารเคมีเช่นไขมัน, ตัวทำละลายคลอรีน, อุณหภูมิที่ใช้งานได้จริงถึง -40 ° C ถึง 140 ° C ปั๊ม FRPP เหมาะสำหรับโลหะอัลคาไล กรดและเกลืออัลคาไลแรง และอนุพันธ์ของปั๊มทั่วไป สำหรับมอเตอร์ประหยัดพลังงานชนิด Y ทั่วไปของไดรฟ์ปั๊มรอง และมีอุณหภูมิในการทำงานอยู่ที่ -40 ° C — 90 ° C ให้เฉพาะมอเตอร์ป้องกันการระเบิดเท่านั้น ตามข้อกำหนด ด้วยข้อกำหนดพิเศษสำหรับการไหล การยก ความเร็วในการหมุนและกำลัง โรงงานของเราสามารถให้บริการด้านเทคนิคเพื่อตอบสนองความต้องการของลูกค้า
ประเภทปั๊ม |
กราฟการไหลของปั๊มหอยโข่ง/ปั๊ม self-พีriming |
การติดตั้งการบำรุงรักษา |
ปั้มแรงเหวี่ยง |

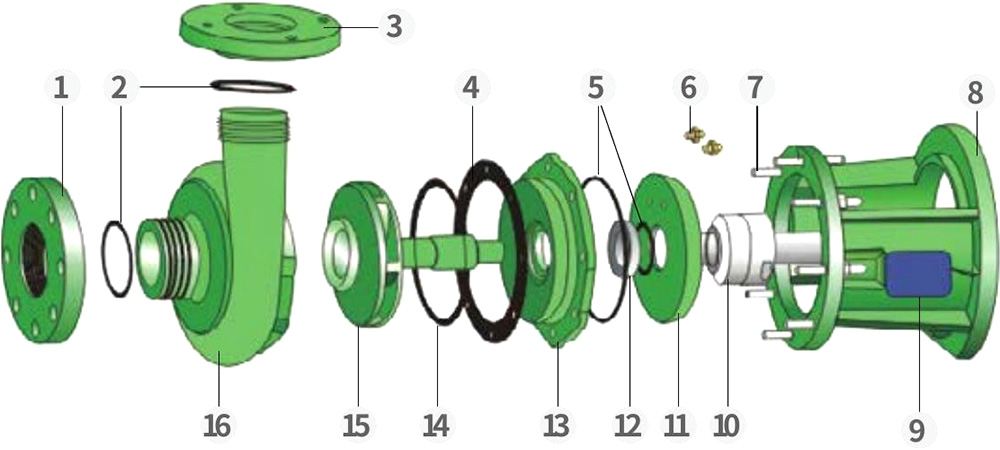

การวาดภาพรายละเอียดการประกอบปั๊มหอยโข่งการเชื่อมต่อเพลา
ตารางวัสดุชิ้นส่วน |
เลขที่ | ชื่อ | วัสดุ |
1 | แหวน | EPDM,FPM |
2 | ตัวปั๊ม | FRPP,PVDF |
3 | แหวน | EPDM,FPM |
4 | แหวน | EPDM,FPM |
5 | ฝาครอบน้ำหล่อเย็น | เหล็ก |
6 | สตั๊ดสองหัว | เหล็ก, เหล็กไร้สนิม |
7 | ปลั๊กรูน้ำมัน | FRPP |
8 | เพลาบรรทุก | เหล็ก |
9 | ข้อต่อ | เหล็กหล่อ |
10 | ป้ายวันที่ | อลูมิเนียม |
11 | Suพีพีot | FRPP/เหล็กหล่อ PVDF/เหล็กหล่อ |
12 | ซีลกลเคลื่อนที่ | ซิก |
13 | คูล่าฝา | FRPP |
14 | ลิงค์สถิตตรากล | ซิก |
15 | ปิดบัง | FRPP,PVDF |
16 | ฟิล์มซีล | EPDM,FPM |
17 | ใบพัด | FRPP/ เหล็ก PVDF เหล็ก |
18 | ตัวปั๊ม | FRPP,PVDF |
19 | ตัวปั๊ม | FRPP,PVDF |
Fพีวี ปั๊มหอยโข่ง |

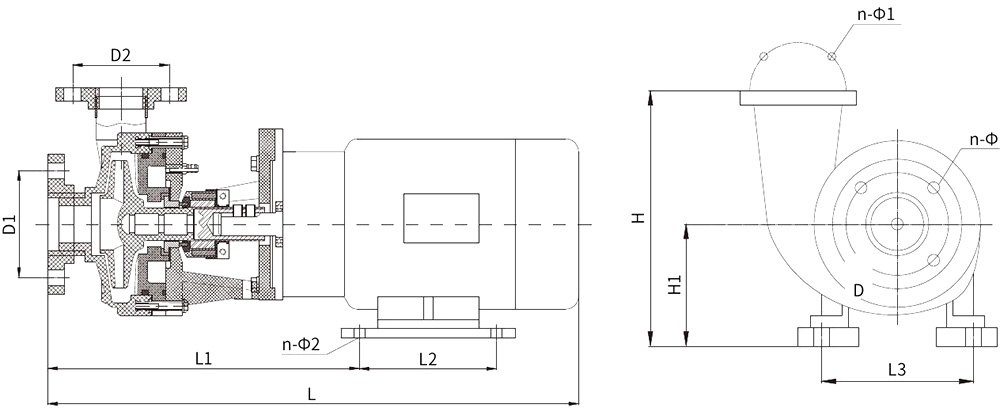

รายการมิติ หน่วย: มม.
พิมพ์/ | | | | |||||||||||
หลี่ | L1 | L2 | B1 | B2 | ชม | H1 | 4-Φ | D1 | n-Φ2 | D2 | n-Φ1 | |||
40F | พี | (D)-25 | 830 | 185 | 415 | 245 | 340 | 310 | 170 | 4-16 | 110 | 4-18 | 100 | 4-18 |
วี | ||||||||||||||
50F | พี | (D)-28 | 840 | 300 | 430 | 250 | 340 | 322 | 170 | 4-16 | 125 | 4-18 | 110 | 4-18 |
วี | ||||||||||||||
65F | p | (D)-26 | 850 | 295 | 430 | 250 | 340 | 345 | 182 | 4-16 | 145 | 4-18 | 125 | 4-18 |
วี | ||||||||||||||
80F | p | (D)-30 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
วี | ||||||||||||||
80F | p | (D)-32 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
วี | ||||||||||||||
100F | p | (D)-20 | 1140 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
v | ||||||||||||||
100F | p | (D)-32 | 1200 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
v |
