บ้าน / สินค้า / ชุดวาล์วพลาสติก / ซีรีย์วาล์วไดอะแฟรม / PPH G41F-10S วาล์วไดอะแฟรมชนิดหน้าแปลน DN15-300 GB มาตรฐาน

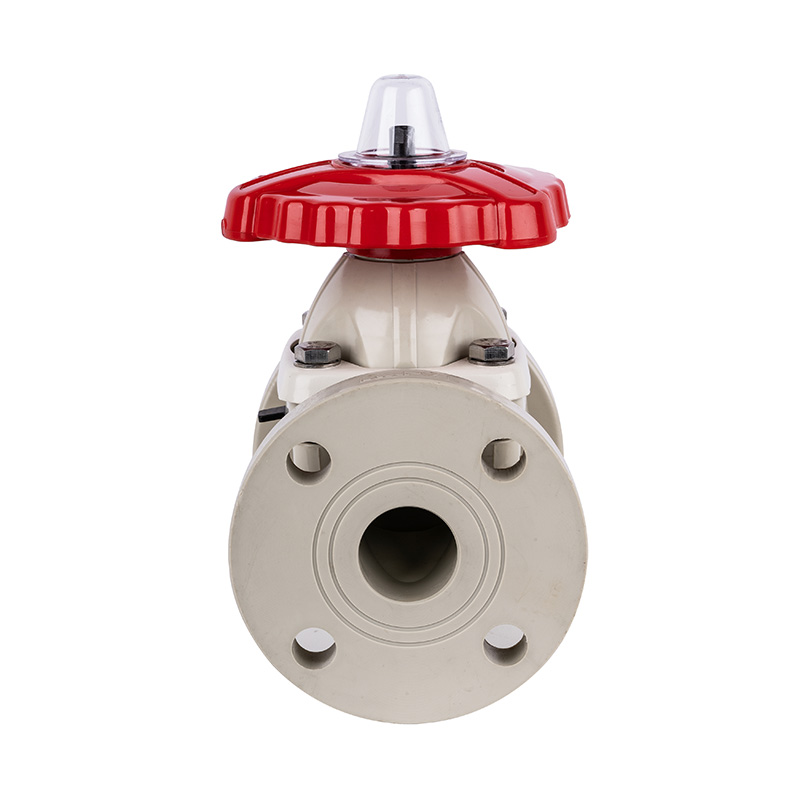

PPH G41F-10S วาล์วไดอะแฟรมชนิดหน้าแปลน DN15-300 GB มาตรฐาน

PPH G41F-10S วาล์วไดอะแฟรมชนิดหน้าแปลน DN15-300 GB มาตรฐาน

คู่มือซีลอ่อนอุณหภูมิสูงทางอุตสาหกรรมผ่านทางวาล์วไดอะแฟรม PPH พลาสติกสำหรับการจ่ายน้ำ
ใบสมัคร: น้ำประปาทั่วไป
อุณหภูมิของสื่อ: อุณหภูมิสูง, อุณหภูมิปานกลาง
พลังงาน: คู่มือ
สื่อ: กรด
ขนาดพอร์ต: DN15-DN300
โครงสร้าง: ไดอะแฟรม
ชื่อสินค้า: วาล์วไดอะแฟรม PPH
การเชื่อมต่อ: หน้าแปลนสิ้นสุด
การรับรอง: ISO9001
ระดับความดัน: 1.0Mpa (10bar)
ประเภทวาล์ว: 1 ทาง
ซีล: EPDM F46
เวลาจัดส่ง: 7 วัน
จำนวนขั้นต่ำ: 1 ชิ้น

ติดต่อเรา
พ.ศV：PVC-C G41F-10V ไดอะแฟรมวาล์วชนิดแปลน DN15-300 GB มาตรฐาน
ถัดไป：FRPP G41F-10S ไดอะแฟรมวาล์วชนิดแปลน DN15-300 GB มาตรฐาน
คุณสมบัติโครงสร้างผลิตภัณฑ์
1. ไดอะแฟรมซีลทำจาก F46 หรือ PFA จำนวนพับคือ ≥120000 ครั้ง และความต้านทานการกัดกร่อนเทียบเท่ากับ F4
2. การใช้โครงสร้างการยกสกรู แรงเปิดและปิดมีขนาดใหญ่มากและมีเสถียรภาพดี

รายการขอบเขตอุณหภูมิของแอป

วัสดุ อุณหภูมิปานกลาง ℃ วัสดุ อุณหภูมิปานกลาง ℃
พีวีซี-ซี -20°C~ 95°C พีวีซี-ยู -5 ℃ ~ 45 ℃
FRPP -20°C~ 120°C พีพีเอช -20°C~ 110°C
พีวีดีเอฟ 40 ℃ ~ 150 ℃

การเขียนแบบรายละเอียดการประกอบวาล์วไดอะแฟรม
ไม่ ชื่อ วัสดุ
1 ขีดจำกัดความคุ้มครอง อส
2 สตั๊ด เหล็ก,สแตนเลส
3 น็อตยึด FRPP
4 เครื่องซักผ้า FRPP
5 ล้อ วัสดุโลหะผสม
6 แท่นวาง เหล็ก,สแตนเลส
7 สตั๊ดสองหัวและน๊อต เหล็ก,สแตนเลส
8 ฝากระโปรง FRPP, พีวีดีเอฟ, PVCC, พีวีซี-ยู, PPH
9 โย๊ค นัท เหล็กทองแดง เหล็ก Ht300
10 ก้าน เหล็ก,สแตนเลส
11 แผ่นวาล์ว เหล็กหล่อ、FRPP,PVดีF,PVC-U,พีวีซี-ซี,PPH、
เหล็ก,สแตนเลส、C.1.FRP
12 ฟลิม อีพีดีเอ็ม,เอฟพีเอ็ม
13 ไดอะแฟรม F46.PFA.PTFE
14 ร่างกาย FRPP, พีวีดีเอฟ, PVCC, พีวีซี-ยู, PPH
15 แท่นวาง เหล็ก,สแตนเลส

รายการความดันการทำงานและอุณหภูมิในการทำงาน

ความสามารถ/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

รายการมิติ

DN(มิลลิเมตร) D ง ล ข n-Φ
กิกะไบต์ JIS แอนซี่ กิกะไบต์ JIS แอนซี่ กิกะไบต์ JIS แอนซี่ กิกะไบต์ JIS แอนซี่ กิกะไบต์ JIS แอนซี่
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
