"รู้จักตัวเองและศัตรู ไม่มีวันสิ้นสุดในการต่อสู้" ข้อกำหนดเบื้องต้นสำหรับการเลือกและการใช้วาล์วที่ถูกต้องคือความเข้าใจที่ครอบคลุมและเฉพาะเจาะจงเกี่ยวกับข้อดีและข้อเสียของวาล์วแต่ละตัวและคุณสมบัติทางกายภาพ (อุณหภูมิ ความดัน) ของตัวกลางที่ใช้ คุณสมบัติทางเคมี (กัดกร่อน); ความสะอาดของตัวกลาง (ไม่มีอนุภาคของแข็งหรือความหนืด ฯลฯ) การเลือกผลิตภัณฑ์ที่เหมาะสม จะได้รับประสิทธิภาพที่ดีที่สุดและอายุการใช้งานที่ประหยัดที่สุด ด้านล่างนี้เราจะวิเคราะห์ข้อดีและข้อเสียของวาล์วต่อไปนี้
ฉบับที่ 1

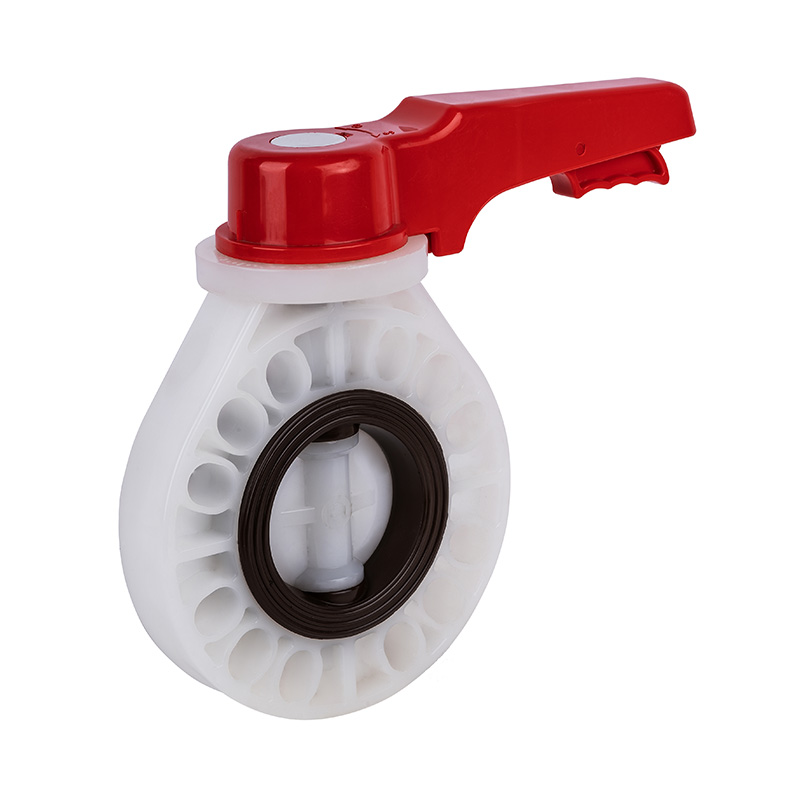

วาล์วปีกผีเสื้อเป็นวาล์วที่ใช้ส่วนเปิดและปิดแบบแผ่นดิสก์เพื่อสลับไปมาประมาณ 90° เพื่อเปิด ปิด และปรับช่องของเหลว
ข้อได้เปรียบ:
โครงสร้างที่เรียบง่าย ขนาดเล็ก น้ำหนักเบา วัสดุสิ้นเปลืองน้อย เหมาะสำหรับวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่
2. เปิดและปิดอย่างรวดเร็ว ต้านทานการไหลต่ำ
3. สามารถใช้กับตัวกลางที่มีอนุภาคของแข็งแขวนลอย และยังสามารถใช้กับตัวกลางแบบผงและแบบเม็ดตามความแข็งแรงของพื้นผิวการซีล สามารถนำไปใช้กับการเปิดและปิดสองทางและการปรับท่อระบายอากาศและกำจัดฝุ่น และใช้กันอย่างแพร่หลายในท่อส่งก๊าซและช่องน้ำในระบบโลหะวิทยา อุตสาหกรรมเบา พลังงานไฟฟ้า และระบบปิโตรเคมี
ข้อเสีย:
1 เนื่องจากข้อจำกัดของโครงสร้างของวาล์วปีกผีเสื้อและวัสดุปิดผนึก จึงไม่เหมาะที่จะใช้ในระบบท่อที่มีอุณหภูมิสูงและแรงดันสูง
2. ประสิทธิภาพการซีลแย่กว่าบอลวาล์วและสต็อปวาล์ว ดังนั้นจึงใช้ในสถานที่ที่ข้อกำหนดการซีลไม่สูงมาก
ฉบับที่ 2

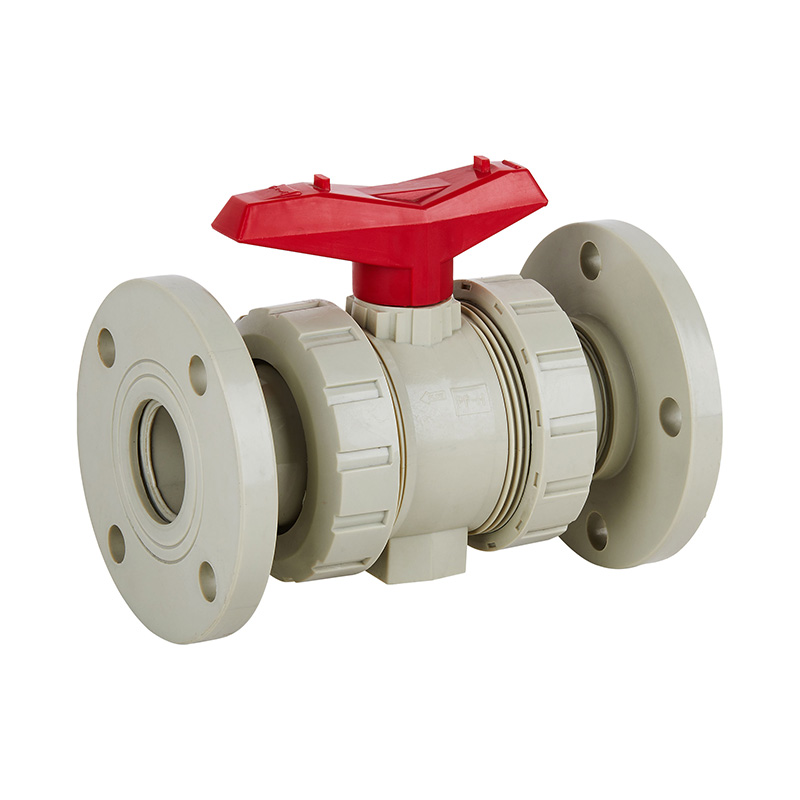

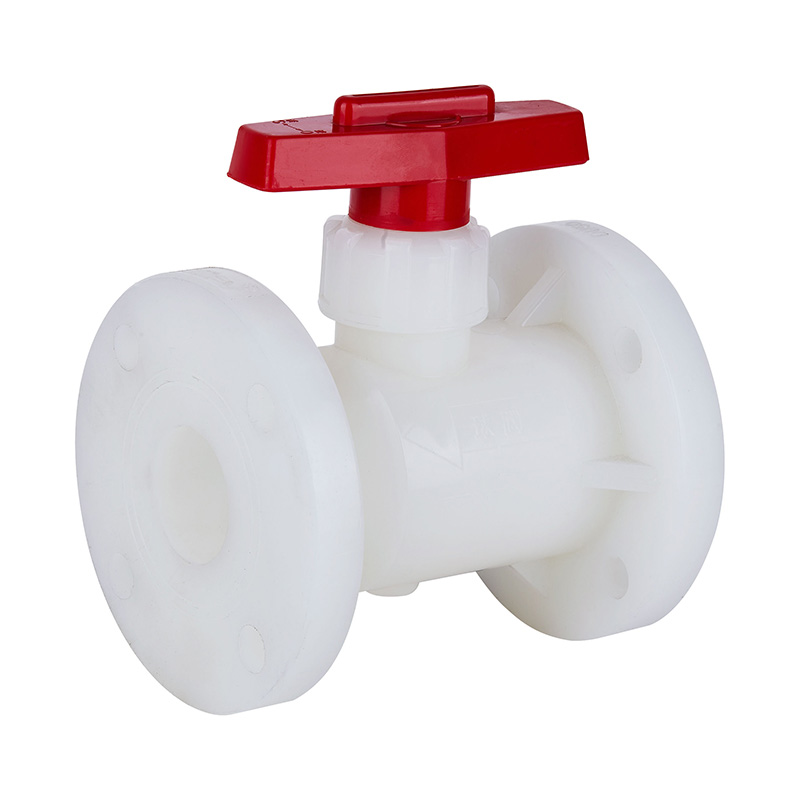

บอลวาล์วพัฒนามาจากปลั๊กวาล์ว ส่วนเปิดและปิดเป็นทรงกลมซึ่งใช้ทรงกลมหมุน 90° รอบแกนของก้านวาล์วเพื่อให้บรรลุวัตถุประสงค์ของการเปิดและปิด บอลวาล์วส่วนใหญ่จะใช้เพื่อตัด กระจาย และเปลี่ยนทิศทางของการไหลของตัวกลางในท่อ
ข้อได้เปรียบ:
1) มีความต้านทานการไหลต่ำที่สุด (จริง ๆ แล้ว 0)
2.เนื่องจากจะไม่ติดระหว่างการทำงาน (เมื่อไม่มีสารหล่อลื่น) จึงสามารถใช้งานได้อย่างน่าเชื่อถือในสื่อที่มีฤทธิ์กัดกร่อนและของเหลวที่มีจุดเดือดต่ำ
3 ภายใต้ความกดดันที่สูงขึ้นสามารถปิดผนึกได้อย่างสมบูรณ์ภายในช่วงอุณหภูมิและอุณหภูมิ
④สามารถเปิดและปิดได้อย่างรวดเร็ว ซึ่งเหมาะสำหรับระบบอัตโนมัติของม้านั่งทดสอบ เมื่อวาล์วเปิดและปิดอย่างรวดเร็ว จะไม่มีผลกระทบต่อการทำงาน
⑤การปิดทรงกลมสามารถวางตำแหน่งอัตโนมัติที่ตำแหน่งขอบเขต
⑥สื่อการทำงานถูกปิดผนึกอย่างน่าเชื่อถือทั้งสองด้าน
⑦ พื้นผิวการปิดผนึกของทรงกลมและบ่าวาล์วและตัวกลางเมื่อเปิดเต็มที่และปิดอย่างเต็มที่ การแยก ดังนั้นตัวกลางที่ผ่านวาล์วด้วยความเร็วสูงจะไม่ทำให้เกิดการกัดเซาะของพื้นผิวการปิดผนึก
⑧โครงสร้างที่กะทัดรัด น้ำหนักเบา โครงสร้างวาล์วที่เหมาะสมที่สุดเหมาะสำหรับระบบปานกลางและอุณหภูมิต่ำ
⑨ตัววาล์วสมมาตร โดยเฉพาะโครงสร้างโดยรวม สามารถทนต่อความเครียดจากท่อได้ดี
⑩ชิ้นส่วนปิดสามารถทนต่อความแตกต่างของแรงดันสูงเมื่อปิด ⑾บอลวาล์วที่มีตัวเชื่อมเต็มสามารถฝังลงในดินได้โดยตรง เพื่อให้ชิ้นส่วนภายในของวาล์วไม่สึกกร่อน และอายุการใช้งานสูงสุดสามารถเข้าถึง 30 ปี เป็นวาล์วที่เหมาะสมที่สุดสำหรับท่อส่งน้ำมันและก๊าซธรรมชาติ
ข้อเสีย:
1. เนื่องจากวัสดุแหวนปิดผนึกที่นั่งหลักของบอลวาล์วคือโพลีเตตระฟลูออโรเอทิลีน จึงไม่เฉื่อยต่อสารเคมีเกือบทั้งหมด และมีค่าสัมประสิทธิ์แรงเสียดทานเล็กน้อย ประสิทธิภาพที่มั่นคง ไม่ง่ายที่จะอายุ ช่วงการใช้งานที่อุณหภูมิกว้างและประสิทธิภาพการปิดผนึกที่ดีเยี่ยม ลักษณะที่ครอบคลุม อย่างไรก็ตาม คุณสมบัติทางกายภาพของ PTFE รวมถึงค่าสัมประสิทธิ์การขยายตัวสูง ความไวต่อการไหลเย็น และการนำความร้อนต่ำ จำเป็นต้องมีการออกแบบซีลบ่าวาล์วเพื่อมุ่งเน้นไปที่คุณลักษณะเหล่านี้ ดังนั้นเมื่อวัสดุซีลแข็ง ความน่าเชื่อถือของซีลก็จะลดลง นอกจากนี้ PTFE ยังมีเกรดต้านทานอุณหภูมิต่ำและสามารถใช้ได้ที่อุณหภูมิต่ำกว่า 180°C เท่านั้น สูงกว่าอุณหภูมินี้ วัสดุซีลจะเสื่อมสภาพ ในกรณีที่ใช้งานเป็นเวลานาน โดยทั่วไปจะใช้ที่อุณหภูมิ 120°C เท่านั้น
2. ประสิทธิภาพการปรับแย่ลงกว่าวาล์วหยุด โดยเฉพาะวาล์วนิวแมติก (หรือวาล์วไฟฟ้า)
ฉบับที่ 3
วาล์วปิดคือวาล์วที่ส่วนปิด (ดิสก์) เคลื่อนที่ตามแนวกึ่งกลางของบ่าวาล์ว ตามรูปแบบการเคลื่อนที่ของแผ่นดิสก์วาล์ว การเปลี่ยนแปลงของพอร์ตบ่าวาล์วจะเป็นสัดส่วนกับจังหวะของแผ่นดิสก์วาล์ว เนื่องจากจังหวะเปิดหรือปิดของก้านวาล์วของวาล์วประเภทนี้ค่อนข้างสั้นและมีฟังก์ชั่นตัดที่เชื่อถือได้มากและเนื่องจากการเปลี่ยนพอร์ตบ่าวาล์วเป็นสัดส่วนโดยตรงกับจังหวะของจานวาล์ว เหมาะมากสำหรับการปรับการไหล ดังนั้นวาล์วประเภทนี้จึงเหมาะมากสำหรับการตัดหรือควบคุมและควบคุมปริมาณ
ข้อได้เปรียบ:
1.ในระหว่างกระบวนการเปิดและปิด แรงเสียดทานระหว่างการแคร็กของวาล์วและพื้นผิวการซีลของตัววาล์วจะมีขนาดเล็กกว่าของวาล์วประตู ดังนั้นจึงทนทานต่อการสึกหรอ
โดยทั่วไปความสูงของช่องเปิดจะเป็นเพียง 1/4 ของทางบ่าวาล์ว ดังนั้นจึงมีขนาดเล็กกว่าวาล์วประตูมาก
3. โดยปกติแล้วตัววาล์วและแผ่นวาล์วจะมีพื้นผิวการซีลเพียงพื้นผิวเดียวเท่านั้น ดังนั้นกระบวนการผลิตจึงดีกว่าและบำรุงรักษาง่าย
④เนื่องจากบรรจุภัณฑ์เป็นแบบทั่วไป เป็นโพลีเตตระฟลูออโรเอทิลีน ดังนั้นระดับความต้านทานต่ออุณหภูมิจึงสูงขึ้น
ข้อเสีย:
1 เนื่องจากทิศทางการไหลของตัวกลางผ่านวาล์วเปลี่ยนไป ความต้านทานการไหลขั้นต่ำของวาล์วหยุดจึงสูงกว่าวาล์วประเภทอื่น ๆ ส่วนใหญ่
②เนื่องจากจังหวะที่ยาวขึ้น ความเร็วในการเปิดจึงช้ากว่าบอลวาล์ว
ฉบับที่ 4
วาล์วไดอะแฟรมหมายถึงเมมเบรนแบบยืดหยุ่นหรือไดอะแฟรมรวมที่ติดตั้งในตัววาล์วและฝากระโปรง และส่วนที่ปิดเป็นอุปกรณ์บีบอัดที่เชื่อมต่อกับไดอะแฟรม บ่าวาล์วเป็นรูปฝาย
ข้อได้เปรียบ:
1.กลไกการควบคุมถูกแยกออกจากทางเดินของสื่อ ซึ่งไม่เพียงแต่รับประกันความบริสุทธิ์ของสื่อการทำงานเท่านั้น แต่ยังป้องกันความเป็นไปได้ที่สื่อในท่อจะส่งผลกระทบต่อส่วนการทำงานของกลไกการควบคุมอีกด้วย ไม่จำเป็นต้องใช้ซีลแยกรูปแบบใด ๆ ที่ก้านวาล์ว เว้นแต่จะเป็นการควบคุมสื่อที่เป็นอันตรายที่ใช้ในสิ่งอำนวยความสะดวกด้านความปลอดภัยนี้
2.เนื่องจากสื่อการทำงานสัมผัสกับไดอะแฟรมและตัววาล์วเท่านั้น ซึ่งทั้งสองอย่างนี้สามารถใช้วัสดุที่แตกต่างกันได้หลากหลาย วาล์วจึงสามารถควบคุมสื่อการทำงานได้หลากหลาย โดยเฉพาะอย่างยิ่งเหมาะสำหรับสื่อที่มีการกัดกร่อนของสารเคมีหรืออนุภาคแขวนลอย
3. โครงสร้างที่เรียบง่าย ประกอบด้วยสามส่วนเท่านั้น: ตัววาล์ว ไดอะแฟรม และชุดประกอบฝาครอบวาล์ว วาล์วสามารถถอดประกอบและซ่อมแซมได้อย่างรวดเร็ว และสามารถเปลี่ยนไดอะแฟรมให้เสร็จสิ้นได้ที่ไซต์งานและในระยะเวลาอันสั้น
ข้อเสีย:
1 เนื่องจากข้อจำกัดของวัสดุไดอะแฟรม วาล์วไดอะแฟรมจึงเหมาะสำหรับโอกาสที่มีแรงดันต่ำและอุณหภูมิต่ำ โดยทั่วไปไม่เกิน 150 ℃;
2. ประสิทธิภาพการปรับค่อนข้างต่ำ และสามารถปรับได้ในช่วงเล็กๆ เท่านั้น (โดยปกติจะใช้สำหรับการปรับการไหลเมื่อปิดถึงช่องเปิด 2/3)
ฉบับที่ 5
เช็ควาล์วเรียกอีกอย่างว่าวาล์วไหลย้อนกลับ เช็ควาล์ว วาล์วกันแรงดัน และวาล์วทางเดียว วาล์วเหล่านี้จะเปิดและปิดโดยอัตโนมัติด้วยแรงที่เกิดจากการไหลของตัวกลางในท่อและเป็นของวาล์วอัตโนมัติ เช็ควาล์วใช้ในระบบท่อ และหน้าที่หลักคือป้องกันไม่ให้ตัวกลางไหลกลับ ป้องกันไม่ให้ปั๊มและมอเตอร์ขับเคลื่อนถอยหลัง และเพื่อระบายของเหลวในภาชนะ เช็ควาล์วยังสามารถใช้เพื่อจ่ายท่อสำหรับระบบเสริมซึ่งแรงดันอาจสูงกว่าแรงดันของระบบ แบ่งได้เป็นประเภทสวิง (หมุนตามจุดศูนย์ถ่วง) และประเภทยก (เคลื่อนที่ไปตามแกน)
ข้อได้เปรียบ:
ลักษณะการทำงานของเช็ควาล์วคือการเปลี่ยนแปลงโหลดขนาดใหญ่และความถี่ในการเปิดและปิดต่ำ เมื่อเข้าสู่สถานะปิดหรือเปิด ระยะเวลาการบริการจะยาวนานมาก และไม่จำเป็นต้องมีการเคลื่อนย้ายชิ้นส่วนที่เคลื่อนไหว
ข้อเสีย:
①เนื่องจากเช็ควาล์วถูกกำหนดในเชิงคุณภาพเพื่อใช้สำหรับการปิดอย่างรวดเร็วในการใช้งานจริงส่วนใหญ่ ตัวกลางจะไหลไปในทิศทางตรงกันข้ามในขณะที่เช็ควาล์วปิด เมื่อแผ่นปิดวาล์วปิด ตัวกลางจะลดลงอย่างรวดเร็วจากความเร็วการไหลย้อนกลับสูงสุด จนเป็นศูนย์และความดันก็เพิ่มขึ้นอย่างรวดเร็ว นั่นคือปรากฏการณ์ "ค้อนน้ำ" ที่อาจส่งผลเสียต่อระบบท่อถูกสร้างขึ้น ค้อนน้ำเป็นคลื่นแรงดันชนิดหนึ่งในการไหลชั่วคราวในท่อแรงดัน เป็นปรากฏการณ์ไฮดรอลิกช็อคของแรงดันที่เพิ่มขึ้นหรือลดลงที่เกิดจากการเปลี่ยนแปลงความเร็วของของไหลในท่อแรงดัน เหตุผลทางกายภาพคือผลรวมของความไม่อัดตัวของของไหล ความเฉื่อยในการเคลื่อนที่ของของไหล และความยืดหยุ่นของท่อ เพื่อป้องกันอันตรายที่ซ่อนอยู่ของค้อนน้ำในท่อ เป็นเวลาหลายปีที่ผู้คนได้นำโครงสร้างและวัสดุใหม่ ๆ มาใช้ในการออกแบบเช็ควาล์วเพื่อให้มั่นใจในประสิทธิภาพของเช็ควาล์วในขณะที่ลดผลกระทบของค้อนน้ำ มีความก้าวหน้าอย่างน่ายินดี
เคล็ดลับ：
“พรสวรรค์นั้นเหมาะสมกับความต้องการของตนเอง และหากใช้อย่างเหมาะสมก็จะถูกใช้ และหากไม่ได้ใช้ก็จะอึดอัด” การเลือกวาล์วให้เหมาะสมก็เหมือนกับการจ้างคนในบริษัท เราต้องรู้ว่าการทำงานของวาล์วนั้นไม่มีความแตกต่างระหว่างความดีและความชั่ว วาล์วใช้จุดแข็งให้เกิดประโยชน์และหลีกเลี่ยงข้อบกพร่อง ใช้อย่างเหมาะสม และใช้ฟังก์ชันต่างๆ ได้อย่างเต็มที่
