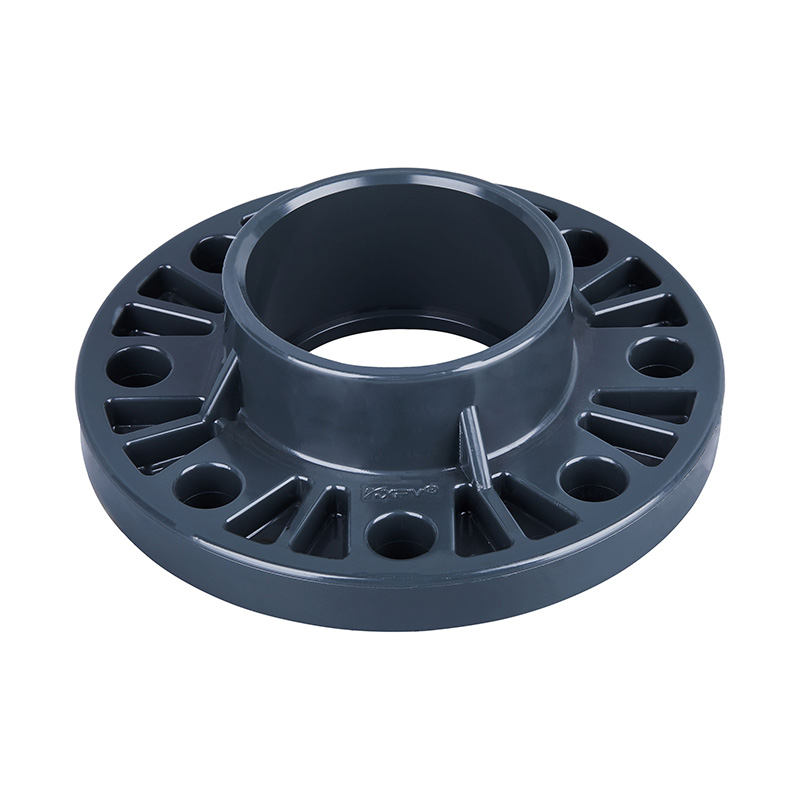

หน้าแปลน UPVC ซ็อกเก็ต DN15-200

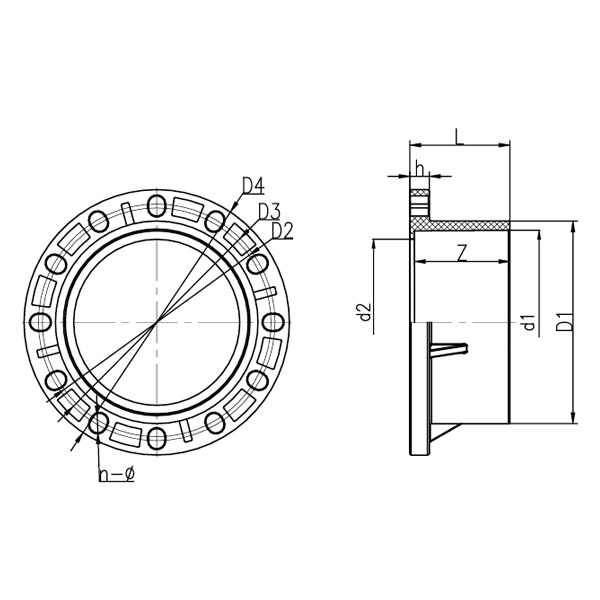

ดีN

d

Z

หลี่

D

D2

D3

L2

เอ ออ

15

20

16

14

28

65

95

20

Φ31xΦ4

20

25

19

16

32

75

105

23

Φ33xΦ5.3

25

32

22

16

40

85

120

27

Φ39xΦ5.3

32

40

26

17

50

100

140

31

Φ48xΦ5.7

40

50

31

19

61

110

150

36

Φ58xΦ5.7

50

63

38

21

75

125

165

43

Φ74xΦ5.7

65

75

44

22

88

145

185

50

Φ85xΦ5.7

80

90

51

25

105

160

200

57

Φ100xΦ5.7

100

110

61

28

127

180

225

67

Φ120xΦ5.7

125

140

76

30

161

210

250

82

Φ150xΦ7

150

160

86

30

184

240

280

92

Φ170xΦ7

200

225

119

35

249

295

338

125

Φ235xΦ7
